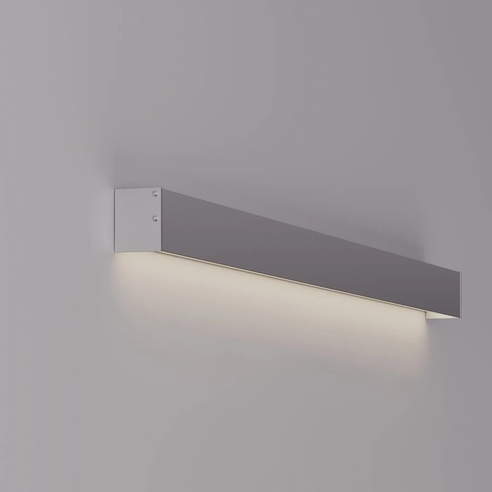

Профиль WALL-2228-2000 ANOD (Arlight, Алюминий)

Артикул:
050466
О товаре
Гарантия производителя 36 мес
Бренд
Arlight
Артикул
050466
Высота
28 мм
Глубина установки источника света
7.5 мм
Длина
2000 мм
Ширина
22 мм
Ширина площадки
13.4 мм
Logo werkel black
Есть на складе:
88шт
Доставка:
9 марта
1925,7 ₽/м
3851,4 ₽
/уп(2,0м)
Доставка по России транспортными компаниями
Оплата по счету, наличным или безналичным расчетом
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие
Последнее обновление 06.03.2026
Описание

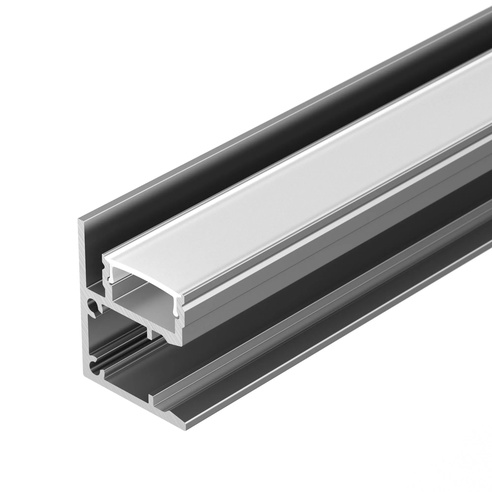

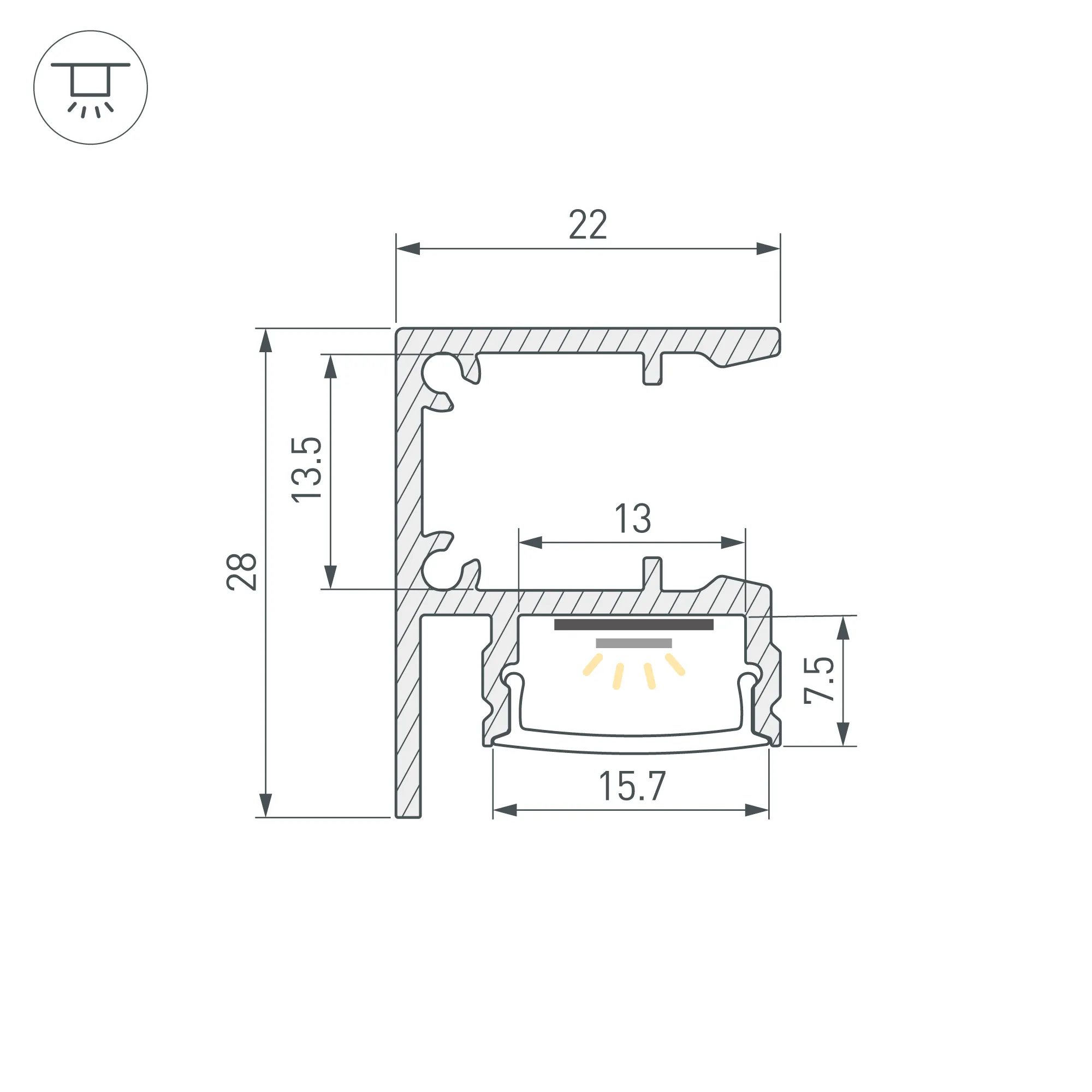

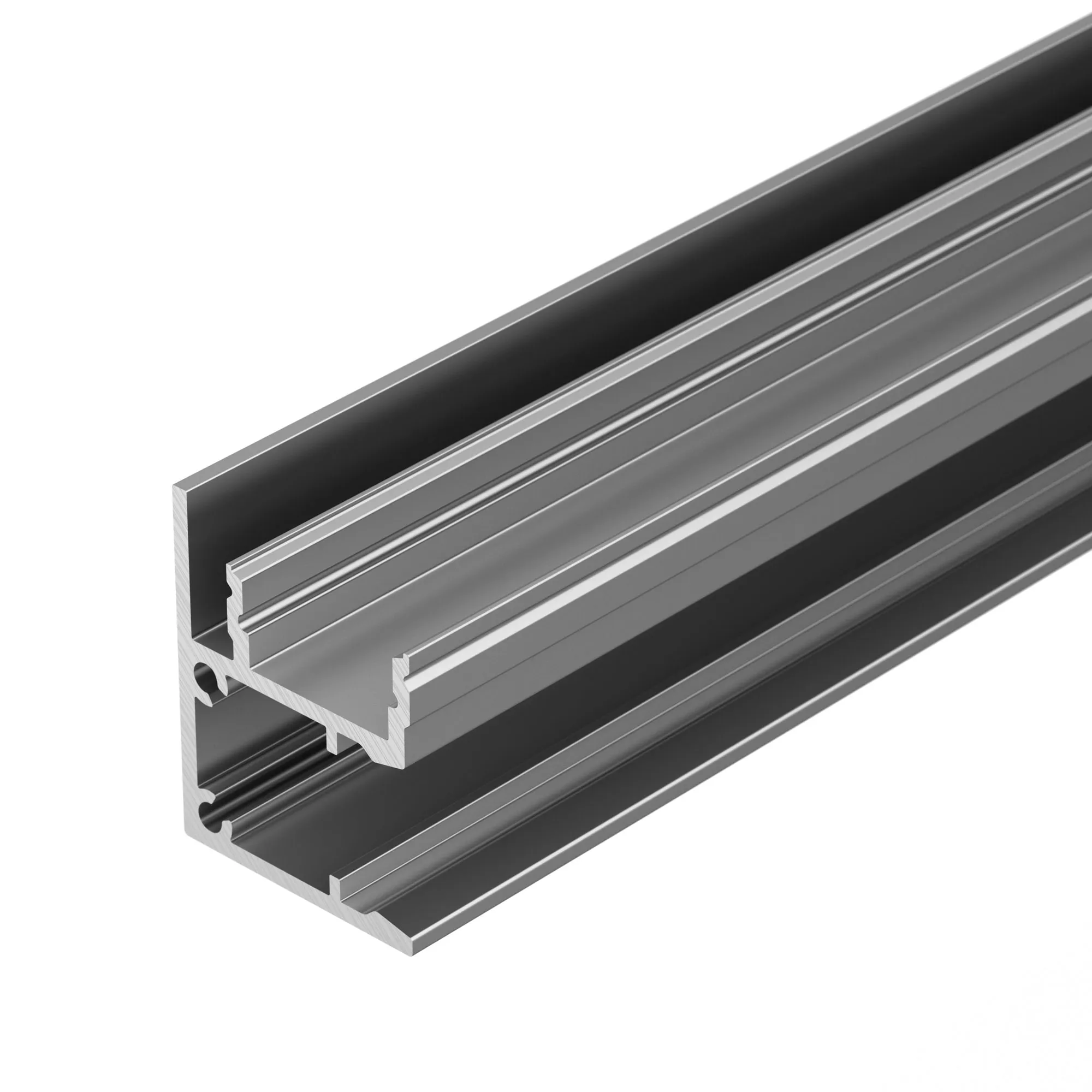

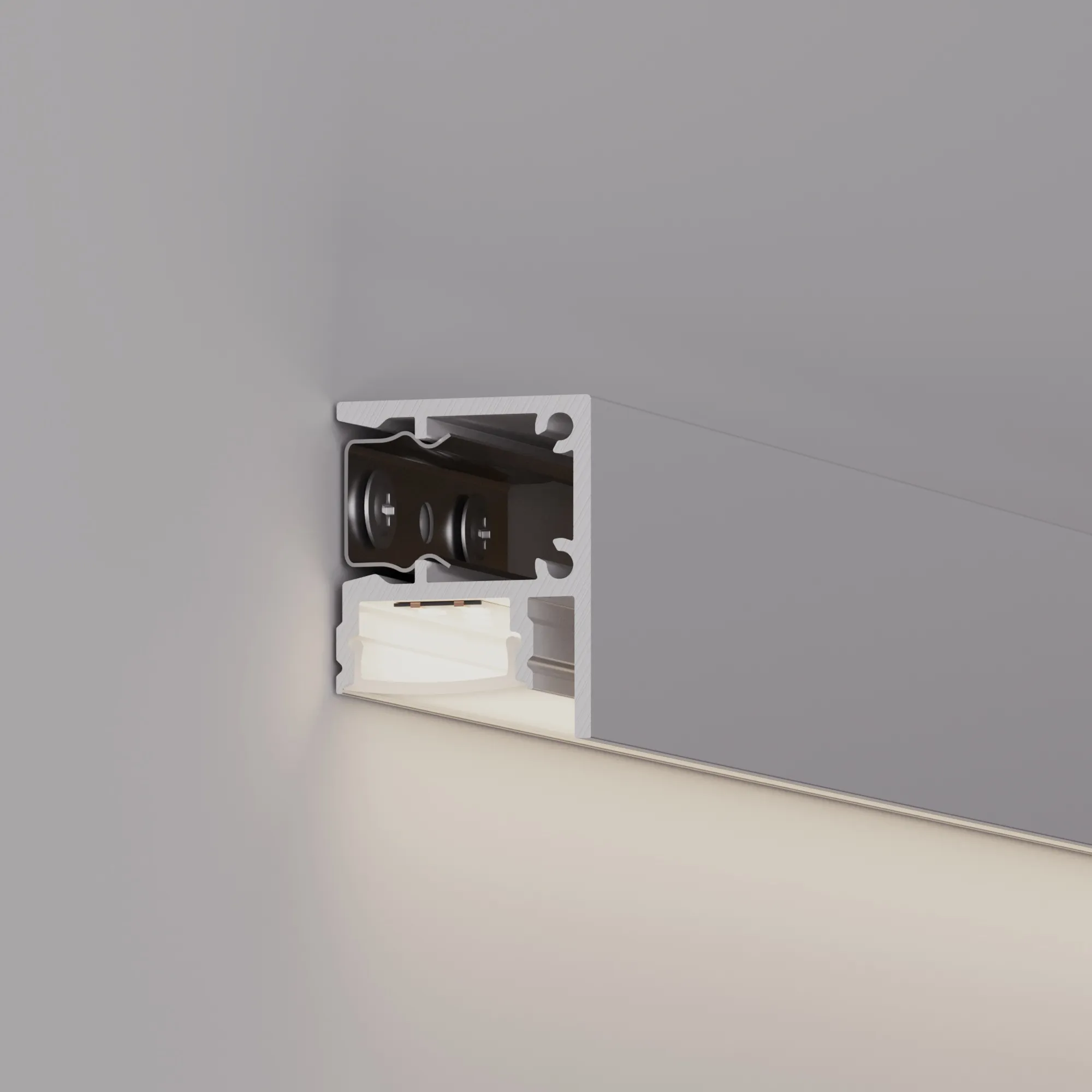

Настенный алюминиевый анодированный профиль для светодиодных лент и линеек с односторонним свечением для создания эффекта «отраженного света». Габаритные размеры (L×W×H): 2000x22x28мм. Ширина площадок для лент 13,4 мм. Экраны, заглушки и другие аксессуары приобретаются отдельно. Цена за 1 метр.
В магазине Мельковский Свет Вы можете купить "Профиль WALL-2228-2000 ANOD (Arlight, Алюминий)" в Санкт-Петербурге по привлекательной цене 1925,7₽ с доставкой по России. Если Вам понадобиться помощь в выборе продукции свяжитесь с нами по телефону 8 (800) 555-22-08   или напишите в чат компании MAX или Telegram.
Наши специалисты знают все о продукции Arlight и с радостью помогут Вам выбрать комплектующие к товару "Профиль WALL-2228-2000 ANOD (Arlight, Алюминий)", или другие товары из раздела "Профиль ARH [алюминий]".
Характеристики
Габаритные и установочные
Высота
28 мм
Глубина установки источника света
7.5 мм
Длина
2000 мм
Ширина
22 мм
Ширина площадки
13.4 мм
Другие
Кратность цены за 1 м/шт
1
Общие
Гарантийный срок
3 год(а)
Индивидуальная покраска
Возможна
Материал корпуса
Алюминий
Модельный ряд
ARH-WALL
Назначение
Для светильников бра
Способ монтажа
Накладной
Тип товара
Профиль
Форма (сечение)
Прямоугольный
Цвет покрытия
Серебристый
Светотехнические
КПД профиля (cветовой)
89 %
Направление свечения
Вниз или вверх
Служебные
Модель экрана
A16F
Мощность (прайс)
31.24 Вт
Схема площадок
2 одинаковые площадки, 2 экрана, светят друг от друга
Ширина дополнительной площадки
13.4 мм
Эксплуатационные
Внешний вид поверхности
Матовая
Покрытие поверхности
Анодирование
Рассеиваемая тепловая мощность на 1м
max: 31.24 W
Ширина световой линии
15.7 мм
